fpgaEDGE – Industrial Control & Data Processing Unit

In einer Zeit, in der Produktionsprozesse immer schneller, präziser und flexibler werden müssen, bietet die FPGA-Technologie (Field Programmable Gate Array) entscheidende Wettbewerbsvorteile für Unternehmen in der Automatisierungstechnik.

Real-Time Precision for High-Performance Production Machines

Mit der fpgaEDGE-Serie bietet meastream FPGA-basierte Industrielle Steuerungssysteme für anspruchsvollste Automatisierungsanwendungen und High-Speed-Produktionsmaschinen. Mit dieser Technologie lassen sich nicht nur extrem geringe Latenzzeiten im einstelligen Mikrosekundenbereich realisieren, sondern auch Algorithmen und Filterstrukturen implementieren, die bei konventionellen Mikrocontroller-Lösungen nicht umsetzbar wären. Grund dafür ist das FPGA-typische Parallel-Computing und die Möglichkeit hoher Abtastraten.
„Mit unserem fpgaEDGE lassen sich sehr schmalbandige Bandpassfilter mit 1 kHz Durchlassbereich und 60 dB Dämpfung im Sperrbereich bei 16 MHz Samplingrate realisieren“, sagt Dipl.-Ing. Michael Merz, Geschäftsführer der meastream GmbH.

Die Vorteile im Überblick

Maximale Flexibilität für jede Anwendung

• FPGAs sind universell einsetzbar: Ob für Messaufgaben, Signalverarbeitung, Regelung oder Kommunikation – jede Anwendung kann exakt auf die spezifischen Anforderungen Ihrer Anlage abgestimmt werden. Das ermöglicht maßgeschneiderte Lösungen ohne Kompromisse bei Leistung oder Genauigkeit.

Schnelligkeit und Präzision auf höchstem Niveau

• Im Gegensatz zu Mikrocontrollern arbeiten FPGAs parallel statt sequenziell. Dadurch entstehen extrem kurze Reaktionszeiten, minimale Latenzen und praktisch kein Jitter. Das Ergebnis: höchste Prozessstabilität und deterministisches Verhalten, selbst bei komplexen oder zeitkritischen Abläufen.

Überlegenheit gegenüber klassischen Steuerungslösungen

• Während Mikrocontroller an physikalische Grenzen stoßen, lassen sich mit FPGAs mehrere Prozesse gleichzeitig und in Echtzeit ausführen. Das sorgt für höhere Effizienz, präzisere Steuerungen und zuverlässige Ergebnisse – ein klarer Vorteil in allen Bereichen, in denen Geschwindigkeit und Präzision über Produktqualität und Wirtschaftlichkeit entscheiden.

Zukunftssichere Investition

• FPGAs vereinen die Flexibilität von Software mit der Performance spezialisierter Hardware. Anpassungen, Erweiterungen oder neue Funktionen können durch reine Reprogrammierung umgesetzt werden – ohne teure Hardwareänderungen. Das schützt Ihre Investition und sichert langfristig technologische Unabhängigkeit.

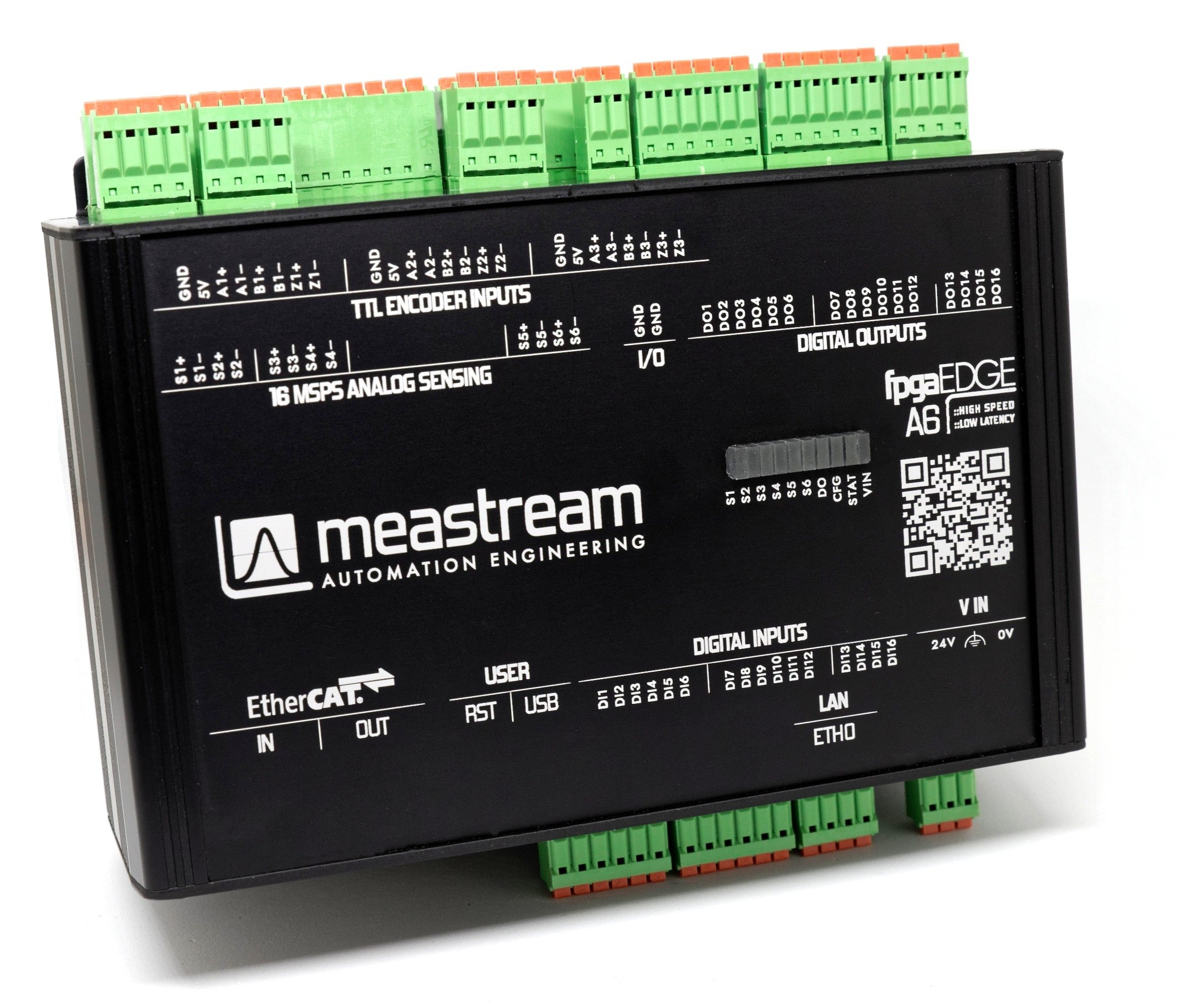

fpgaEDGE A6

FPGA-basiertes Edge-Device für High-Speed Filteranwendungen mit minimaler Latenz. Entwickelt für die Echtzeit-Datenverarbeitung in schnellen Steuerungssystemen und KI-Anwendungen. Implementierung als Standalone-Modul oder als EtherCAT-SubDevice.

Anwendungsbereiche

• High-Speed Filteranwendungen im Zeit- und Frequenzbereich
• Datenextraktion für nachgelagerte KI-Anwendungen
• Messung und Analyse von Übertragungsfunktionen
• Acoustic Emission

Features

• Industrial-grade FPGA control system
• 64-Bit ARM® Cortex®-A53 subsystem
• 6x 16 MSPS Analog Measurement and Frequency Sensing
• 3x TTL Encoder Interfaces (Sin/Cos Encoder optional)
• 16x Digital Inputs (24V, IEC 61131-2 compliant)
• 16x Digital Outputs (24V, IEC 61131-2 compliant)
• 2-Port EtherCAT Slave Controller
• Gigabit Ethernet (GbE) data streaming
• Web-UI

Preis auf Anfrage

Preis (exkl. MwSt. zzgl. Versandkosten).
Staffelpreise verfügbar.

Artikelnummer: fpga-edge-a6
Standardlieferzeit (Wochen): 8

Bestellung

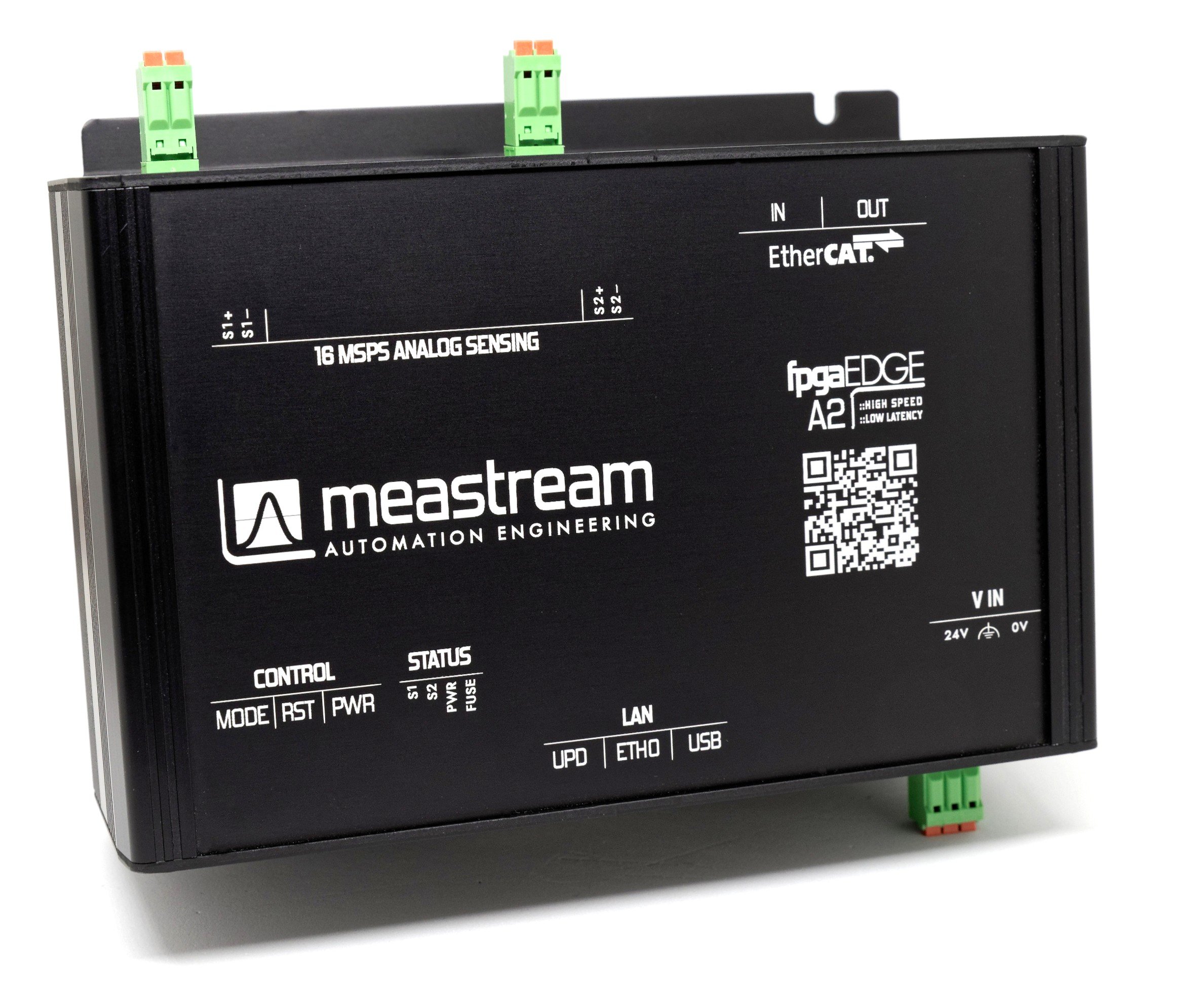

fpgaEDGE A2

FPGA-basiertes Edge-Device für High-Speed Filteranwendungen mit minimaler Latenz. Entwickelt für die Echtzeit-Datenverarbeitung in schnellen Steuerungssystemen und KI-Anwendungen. Implementierung als Standalone-Modul oder als EtherCAT-SubDevice.

Anwendungsbereiche

• High-Speed Filteranwendungen im Zeit- und Frequenzbereich
• Datenextraktion für nachgelagerte KI-Anwendungen
• Messung und Analyse von Übertragungsfunktionen
• Acoustic Emission

Features

• Industrial-grade FPGA control system
• 32-Bit ARM® Cortex®-A8 subsystem
• 2x 16 MSPS Analog Measurement and Frequency Sensing
• 2-Port EtherCAT Slave Controller
• Gigabit Ethernet (GbE) data streaming
• Web-UI

Preis auf Anfrage

Preis (exkl. MwSt. zzgl. Versandkosten).
Staffelpreise verfügbar.

Artikelnummer: fpga-edge-a2
Standardlieferzeit (Wochen): 8

Bestellung

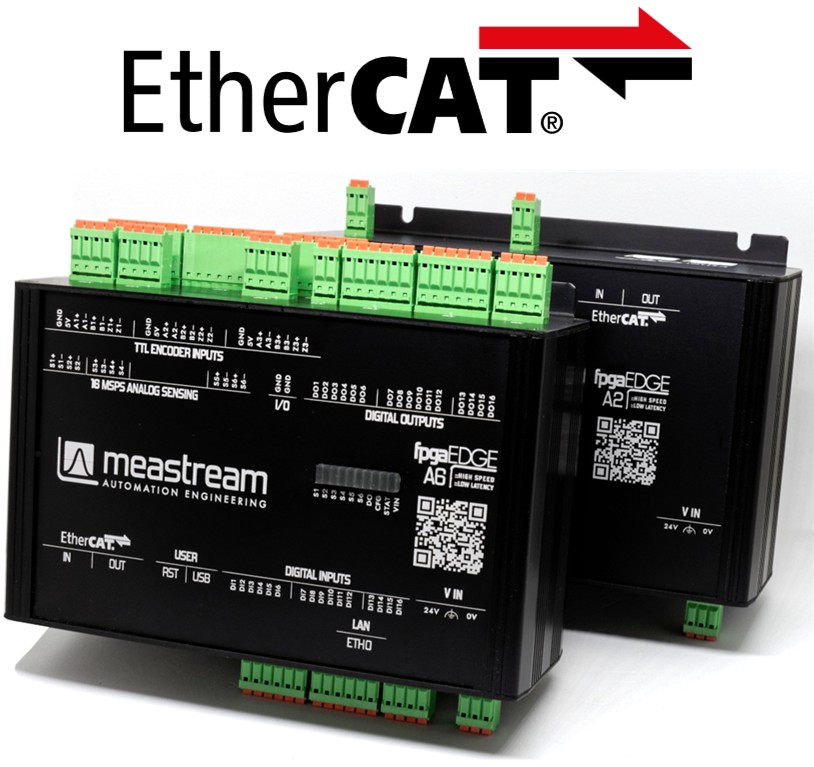

EtherCAT SubDevice Stack for AMD/Xilinx FPGA

EtherCAT®-SubDevice Firmware für AMD/Xilinx®-basierte fpgaEDGE-Module. Einzellizenz für Entwickler.

Anwendungsbereiche

• Konfiguration von FPGA-Algorithmen und Filter via TwinCAT 3
• Übertragung vorverarbeiteter Messdaten und Kennwerte

Features

• IP-Core zur Steuerung von EtherCAT-ASICs (ESC)
• Anpassbar an eine Vielzahl von Anwendungen

Preis auf Anfrage

Lizenz-Preis (exkl. MwSt.).


Artikelnummer: fpga-edge-ethercat-stack
Standardlieferzeit (Wochen): 2

Bestellung

Kosteneffiziente Produktentwicklung und schnelle Markteinführung

Time to Market (TTM) ist die Zeitspanne von der Idee bis zur Markteinführung und umfasst die gesamte Entwicklungszeit eines Produkts. Für eine möglichst effiziente und zuverlässige Entwicklung von Automatisierungskomponenten ist eine robuste Basis-Infrastruktur unerlässlich, auf welcher kundenspezifische Funktionen implementiert und getestet werden können. Um dies zu gewährleisten, bieten wir vorgefertigte Module, welche für den schnellen Projekteinstieg und die Feature-Entwicklung optimiert wurden.

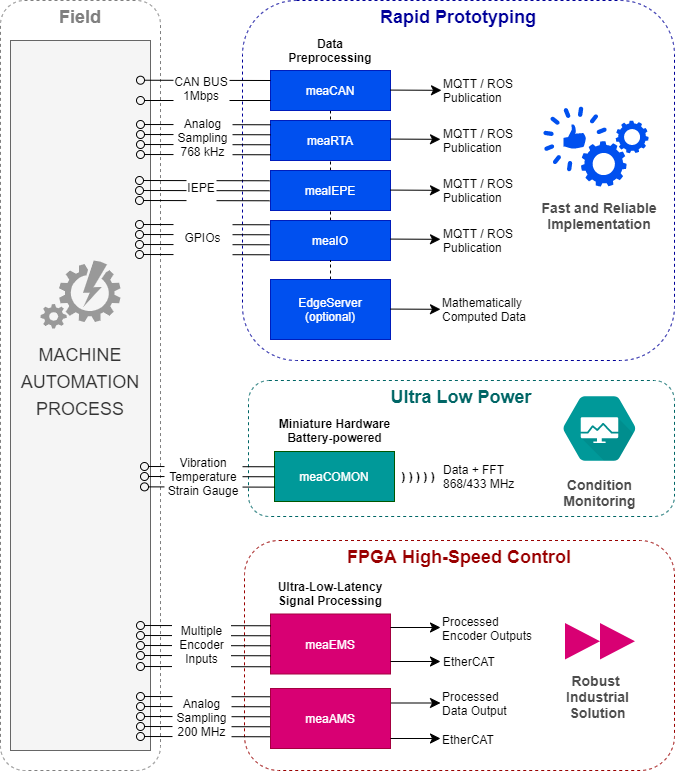

Modulares Hardware- und Software-Framework

Unser modulares Framework vereint industriell erprobte Hard- und Softwarekomponenten und adressiert ein breites Spektrum technischer Aufgabenstellungen in der Automatisierungs- und Anlagentechnik. Durch die Verwendung bereits verifizierter Teilkomponenten unseres Frameworks kann eine robustere, schnellere und damit wirtschaftlichere Umsetzung der Prototypenphase sowie der daraus abgeleiteteten Serienentwicklung erfolgen.

Vorteile dieser Vorgehensweise

• 1. Schnelligkeit: Mit unseren modularen Lösungen sparen Sie wertvolle Zeit in der Entwicklungsphase. Ideal für Projekte, die eine schnelle Umsetzung im Feld mit voller Flexibilität erfordern.
• 2. Einfachheit: Unsere benutzerfreundlichen Module sind sofort einsatzbereit. Egal, ob Sie ein erfahrener Ingenieur oder ein kreativer Kopf sind – durch die Verwendung von Open-Source Schnittstellen wie MQTT garantieren wir maximale Kompatibilität.
• 3. Vielfältigkeit: Die vorgefertigten Module unseres Frameworks sind in einer Vielzahl von Anwendungen einsetzbar, von Automatisierungslösungen bis hin zu IoT-Projekten. Passen Sie die Module an Ihre spezifischen Anforderungen an und gestalten Sie Ihre Lösungen nach Maß.
• 4. Zuverlässigkeit: Entwickelt und gefertigt nach industriellen Qualitätsstandards, garantieren unsere Produkte Langlebigkeit und Zuverlässigkeit, auch unter anspruchsvollsten Bedingungen.
• 5. Unterstützung: Profitieren Sie von unserem umfassenden technischen Support. Wir stehen Ihnen bei jedem Schritt zur Seite, damit Ihr Projekt erfolgreich wird.

Starten Sie Ihre nächste Innovation auf Basis unseres modularen Frameworks. Reduzieren Sie die Entwicklungszeiten, optimieren Sie Ihre Prozesse und bringen Sie Ihre Ideen schneller auf den Markt!

Use Case anfragen
